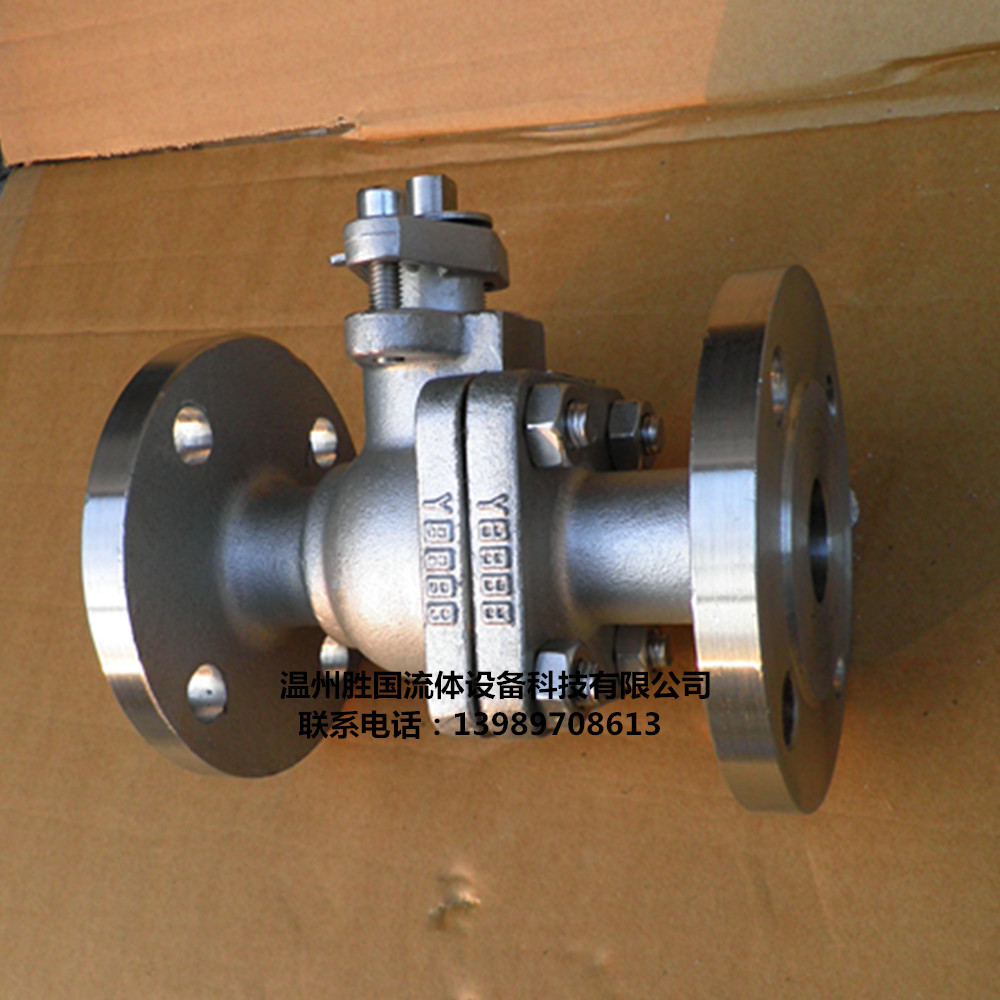

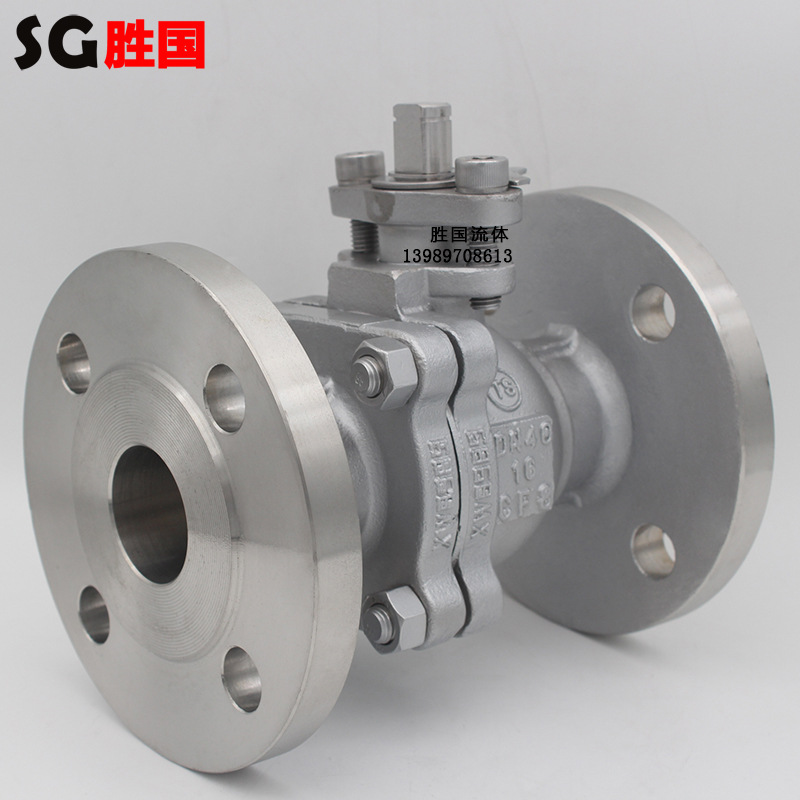

勝國供應不銹鋼法蘭球閥-手動浮動球閥

價格

訂貨量(個)

￥135.00

≥2

聯系人 陸佳琴 經理

萨营萭萭-萧萪萩萩萤萩萩萪

發貨地 浙江省溫州市
進入商鋪
掃碼查看

掃碼查看

手機掃碼 快速查看

在線客服

溫州勝國流體設備科技有限公司

店齡6年 企業認證

聯系人

陸佳琴 經理

聯系電話

萨营萭萭-萧萪萩萩萤萩萩萪

經營模式

生產廠家

所在地區

浙江省溫州市

進入店鋪
收藏本店

如果這是您的商鋪，請聯系我們

商品參數
|
商品介紹
|
聯系方式
訂貨號 13989708613
品牌 勝國
貨號 0020
型號 Q41F-16P
材質 不銹鋼
連接形式 法蘭
結構形式 浮動球球閥
公稱通徑 DN65
適用介質 弱酸堿介質
壓力環境 高壓
工作溫度 高溫
標準 國標
流動方向 單向
驅動方式 手動
零部件及配件 閥體
商品介紹


1、簡介

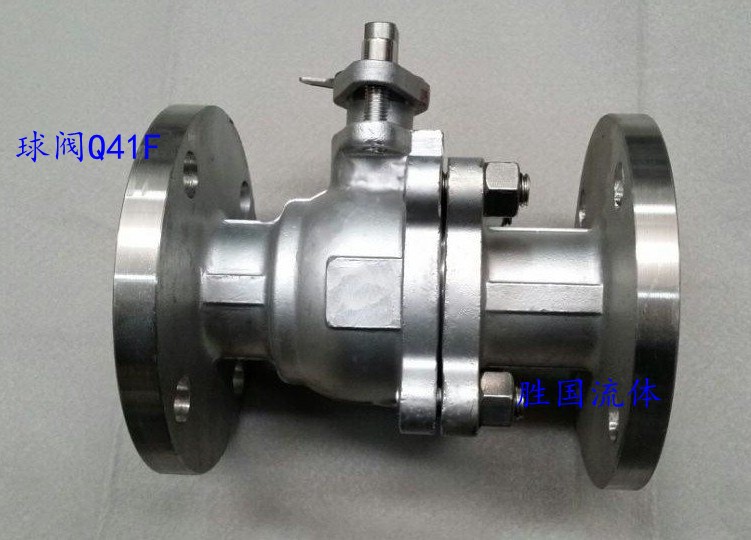

Q41F不銹鋼法蘭球閥的工作原理是靠旋轉閥桿來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封性可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。

2、優點：

1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
球閥已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等各部門，以及人們?nèi)粘Ｉ钪小?/div>

3、說明書

1、 范圍：本說明書適用于法蘭連接端的電動（或氣動）球閥。
2、 組成：由電動（或氣動）執行機構（20）與球閥閥體部分組成，其連接靠支架（18）和連接軸（17）。
3、使用限制

4、溫度和壓力限制

1,銘牌顯示有球閥在最大和最小操作溫度下所允許的最大操作壓力。
2,使用PTFE或RTFE材質的閥座和密封件，操作溫度應在－290C到 2000C之間。
3, 閥的公稱壓力等級 (PN)，可表明閥在正常溫度狀態下的最大工作壓力。（例如：PN4.0，表明其操作溫度在－290C～380C時的最大工作壓力為40 Bar(4.0MPa)）。
4,電動或氣動執行機構的注意事項參見其相應的說明書。

5、安裝說明

1)、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
2）、安裝前應按規定的信號（電或氣）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
3)、準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
4)、在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。.
5)、本類閥應安裝在管道的水平方向或垂直方向。
6)、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
7)、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。

6、操作和使用

1)、操作前須確認管路和閥已被沖洗過。
2)、閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈(900)時，閥關斷。反向旋轉1/4圈(900)時，閥開啟。
3)、當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態；指示箭頭與管線垂直時，閥門為關閉狀態。

7、維修

擁有較長的使用壽命和免維修期，將依賴以下幾個因素：正常的工作條件、保持和諧的溫度/壓力比，以及合理的腐蝕數據
注意: ●球閥在關閉狀態下，閥體內部依舊存在受壓流體
●維修前，解除管線壓力并使閥門處于打開位置
●維修前，斷開電源或氣源
●維修前，將執行機構與支架脫離
