品牌 科納思GLADLY
額定電壓 100
額定電流 0.5
產品性質 熱銷
加工定制 是
營銷方式 廠家直銷
3C額定電壓范圍 37V-440V
產地 中國
是否進口 否
型號 GPS
類型 干簧接近開關
反應頻率 無
檢測距離 3~25
防護等級 IP65
商品介紹
一、訂單說明
1.本公司生產的接近開關全部采用國外知名品牌(COTO,MKA,HAMLIN)原裝正品干簧管，可靠性高，壽命長，歡迎來電垂詢！
2.上述所報價格采用的干簧管代碼為“14”或 “103”（見下表），因所用干簧管型號不同,產品在價格上會有差異，選用其他規格的干簧管請?jiān)谙掠唵吻昂弯N售人員確認價格！
3. 接近開關產品價格不包含磁鐵部分，需要配磁鐵請告知所要求的導通距離！
二、產品說明
1、接近開關/門磁開關/計數器是由一個磁簧開關和一塊永磁鐵組成.它們分別封裝在一塑料外殼內加以保護并使之易于安裝.
2、觸點形式有常開型(Form A)、常閉型(Form B)和常開/常閉轉換型(Form C) 3種。動作距離范圍為3~25mm?？蛻艨勺远x動作距離、線長以及端子規格。
3、干簧接近傳感器/干簧接近開關尺寸緊湊、密封設計、無運動部件和無待機功率消耗，能在惡劣環境中工作，性能穩定，電氣壽命可達1百萬次以上。因此被廣泛用于各種家用電器、安防系統、門禁系統、安全互鎖、位置定位以及設備自動化等領域。
三、技術參數
| 選型代碼 CODE | 單 位 | 02 | 14 | 103 | 48A | 48B | 90B | 90C |
觸點形式 Contact Form | | Form A | Form A | Form A | Form A | Form B | Form B | FormC |
最大開關功率 Switching Rating - max. | W | 10 | 10 | 10 | 70 | 70 | 5 | 5 |
最大開關電壓 Switching Voltage - max. | V | DC200 AC140 | 200 | 100 | DC200 AC250 | DC200 AC250 | DC175 AC125 | DC175 AC125 |
最大開關電流 Switching Current - max. | A | 0.5 | 0.5 | 0.5 | 1.0 | 1.0 | DC0.4 AC0.28 | DC0.4 AC0.28 |
最大開關電流 Carry Current - max. | A | 1.0 | 1.0 | 1.0 | 1.75 | 1.75 | 0.5 | 0.5 |
最小開關擊穿電壓 Breakdown Voltage - min. | V | 250 | 250 | 220 | 400 | 400 | 200 | 200 |
最大接觸電阻 Contact Resistance - max. | mΩ | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
工作溫度范圍 Operating Temperature | °C | -40~85 | -40~85 | -40~85 | -40~85 | -40~85 | -40~85 | -40~85 |
電氣絕緣 Dielectric Strength | | 1500V/min | 1500V/min | 1500V/min | 1500V/min | 1500V/min | 1500V/min | 1500V/min |
外殼材料 Housing Material | | ABS | ABS | ABS | ABS | ABS | ABS | ABS |
電線 Wire (可根據要求選用) | | UL1007 24# | UL1007 24# | UL1007 24# | UL1007 24# | UL1007 24# | UL1007 24# | UL1007 24# |
端子 Terminal | | 選配 | 選配 | 選配 | 選配 | 選配 | 選配 | 選配 |
| 注： 1. 干簧管、電線規格、端子可根據使用情況選配； 2. 開關安裝周邊不可以有導磁體.如有導磁體,導通距離將大為減小; 3. 如附近有電機之類配件,請考慮磁場影響; 4. 本開關為敏感件,不可沖擊敲打或高空跌落,如有請測試。 |
四、產品選型
圓柱形接近開關根據塑料外殼尺寸有多種型號。
GPS-AARB-XXX-LLL-TTT
-AA: 塑殼長度
- B: 塑殼直徑
- XXX: 干簧管選型代碼CODE (見上面技術參數表)
-LLL: 電線出線長度；如出線長度需要300mm，則LLL: 300
-TTT:端子規格
舉例說明：GPS-35R10-103-300-XH2.54
- 采用的外殼尺寸為長35mm, 直徑為10mm。
- 干簧管選用的是103（技術參數見“103”那列的參數）
- 線長300mm；
- 端子選用：XH-2.54

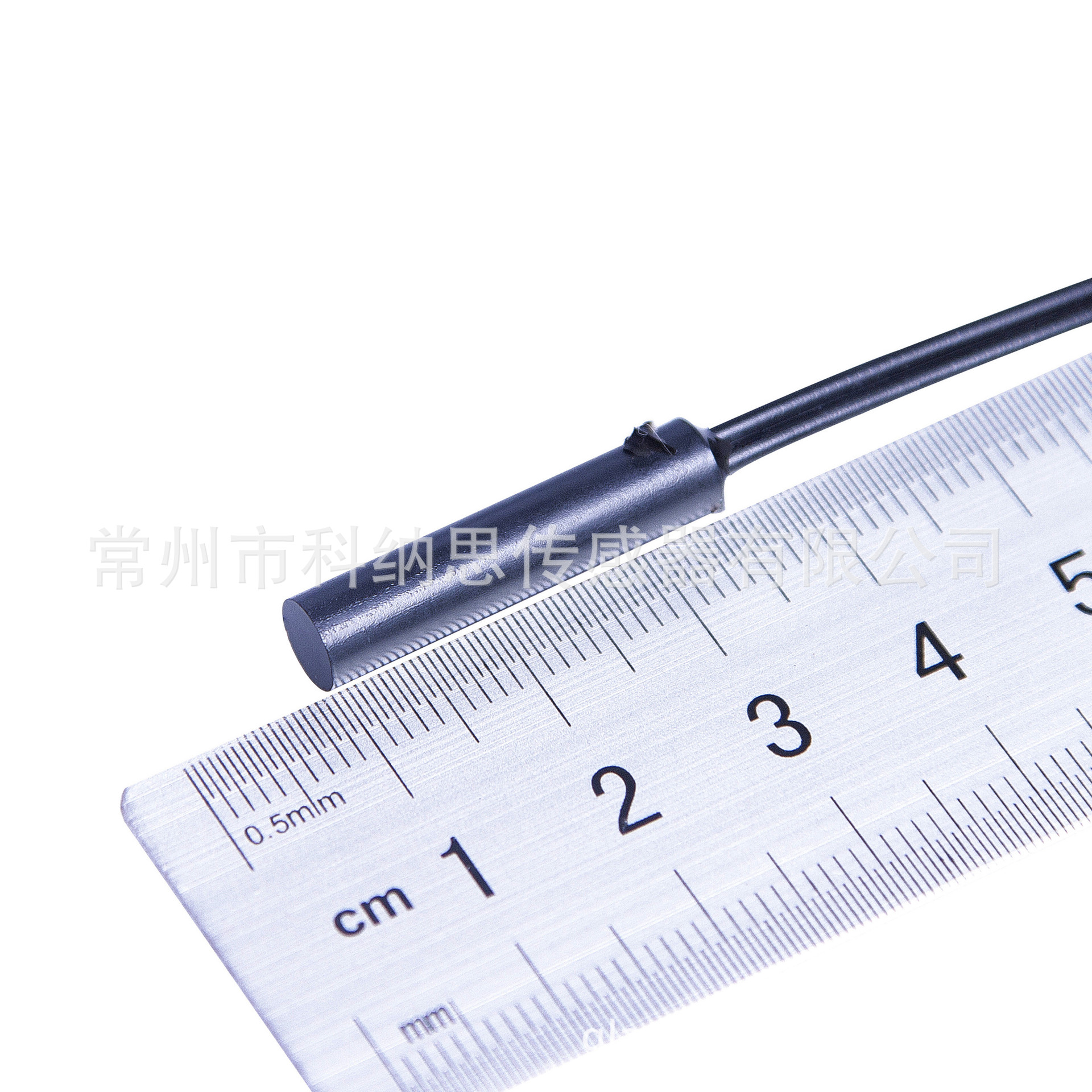

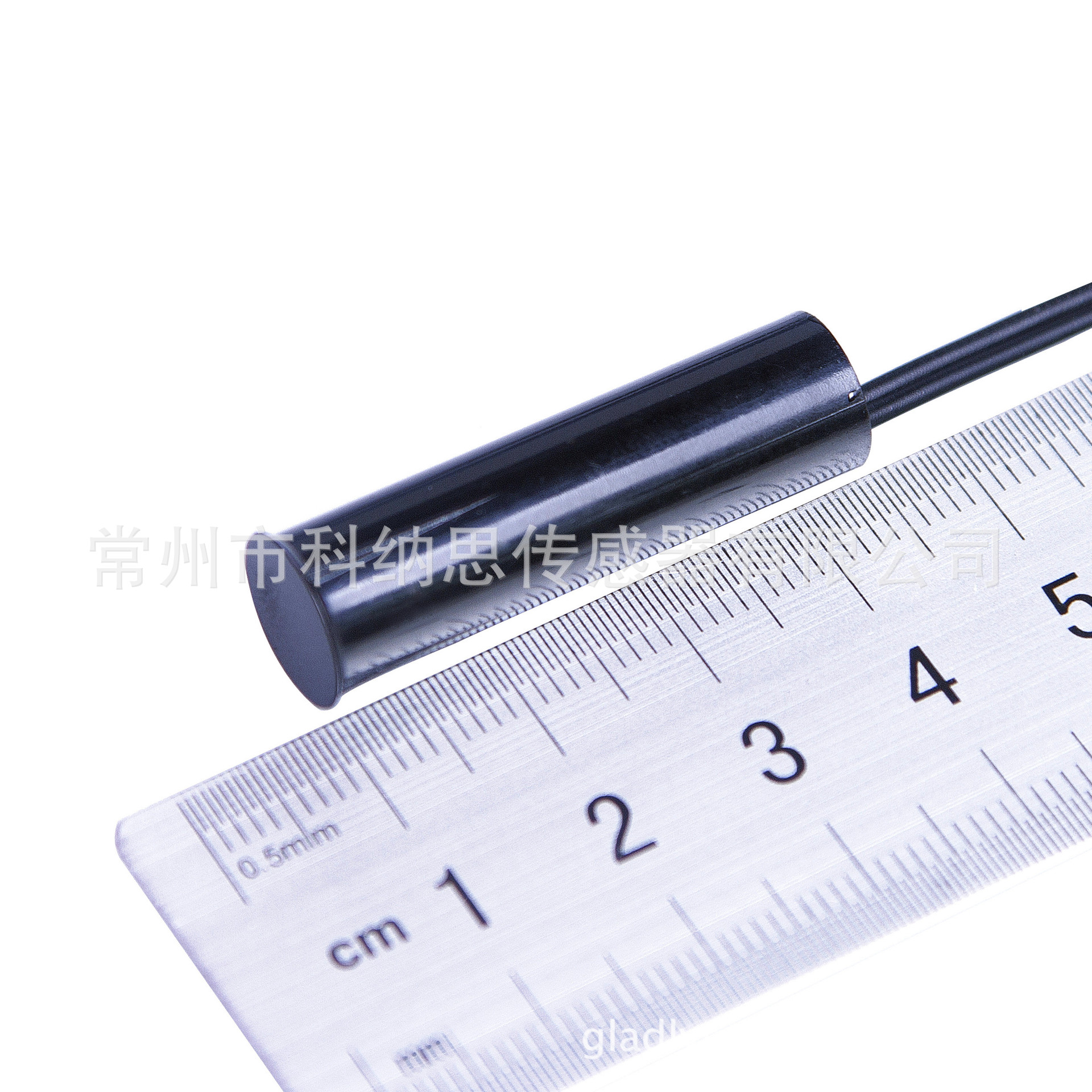

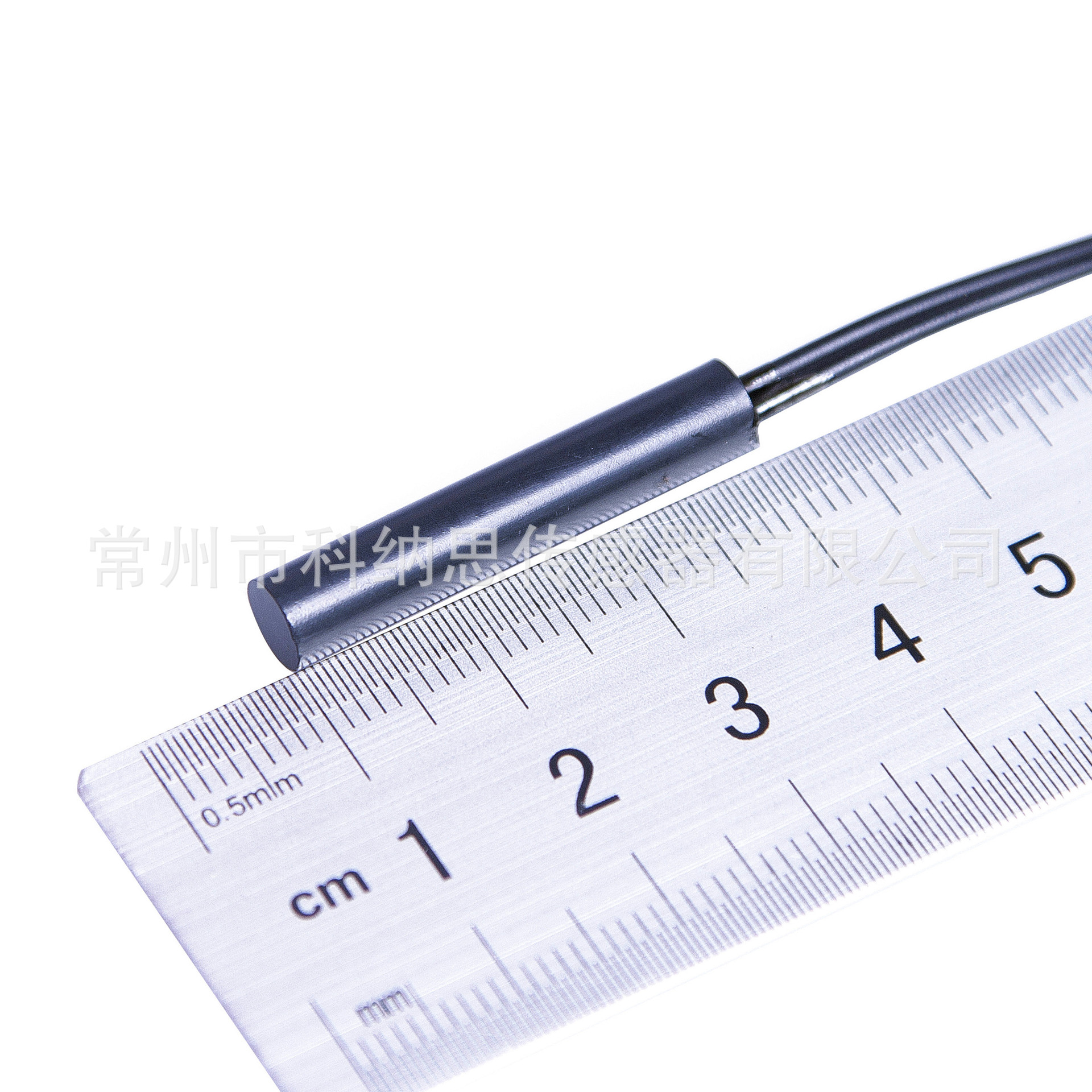

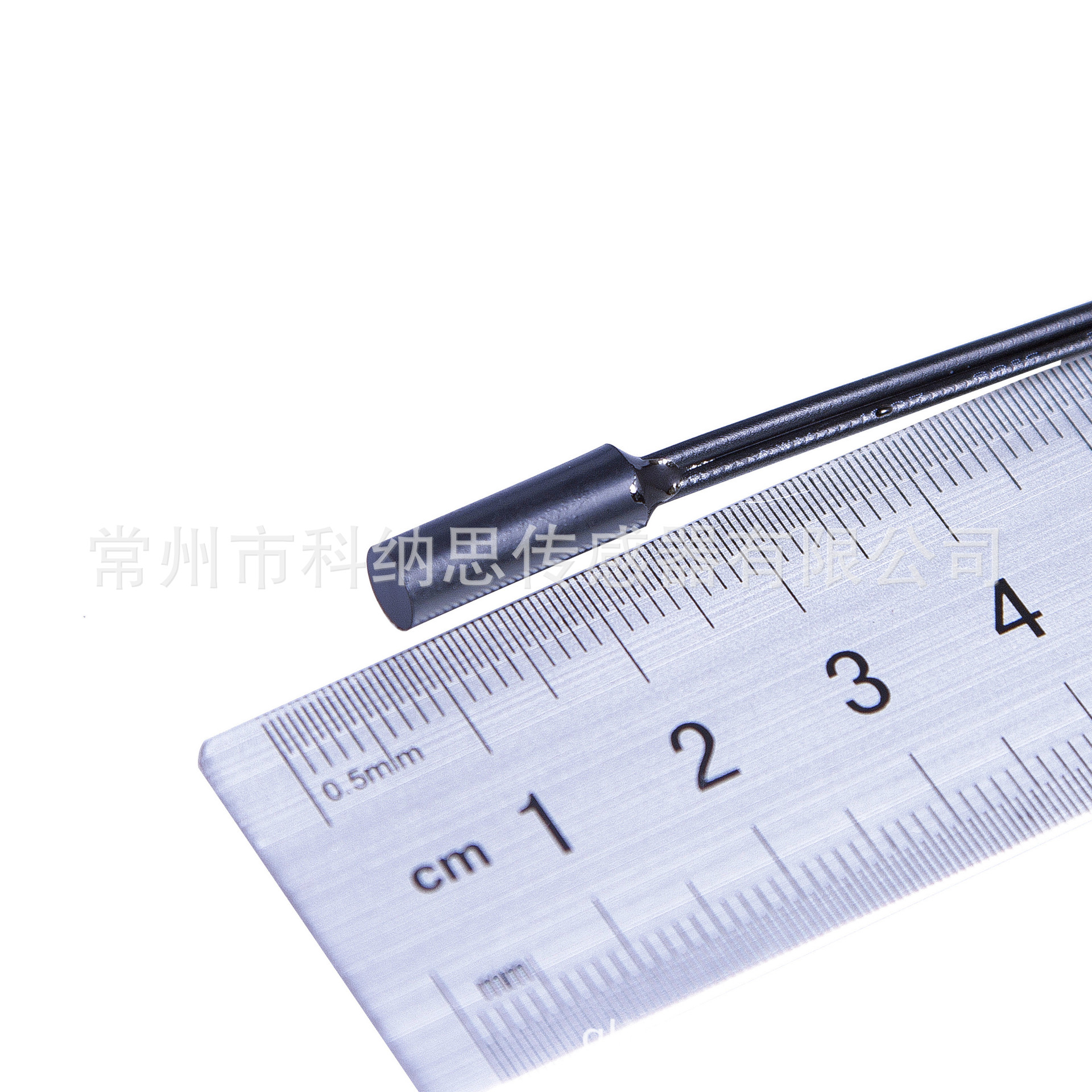

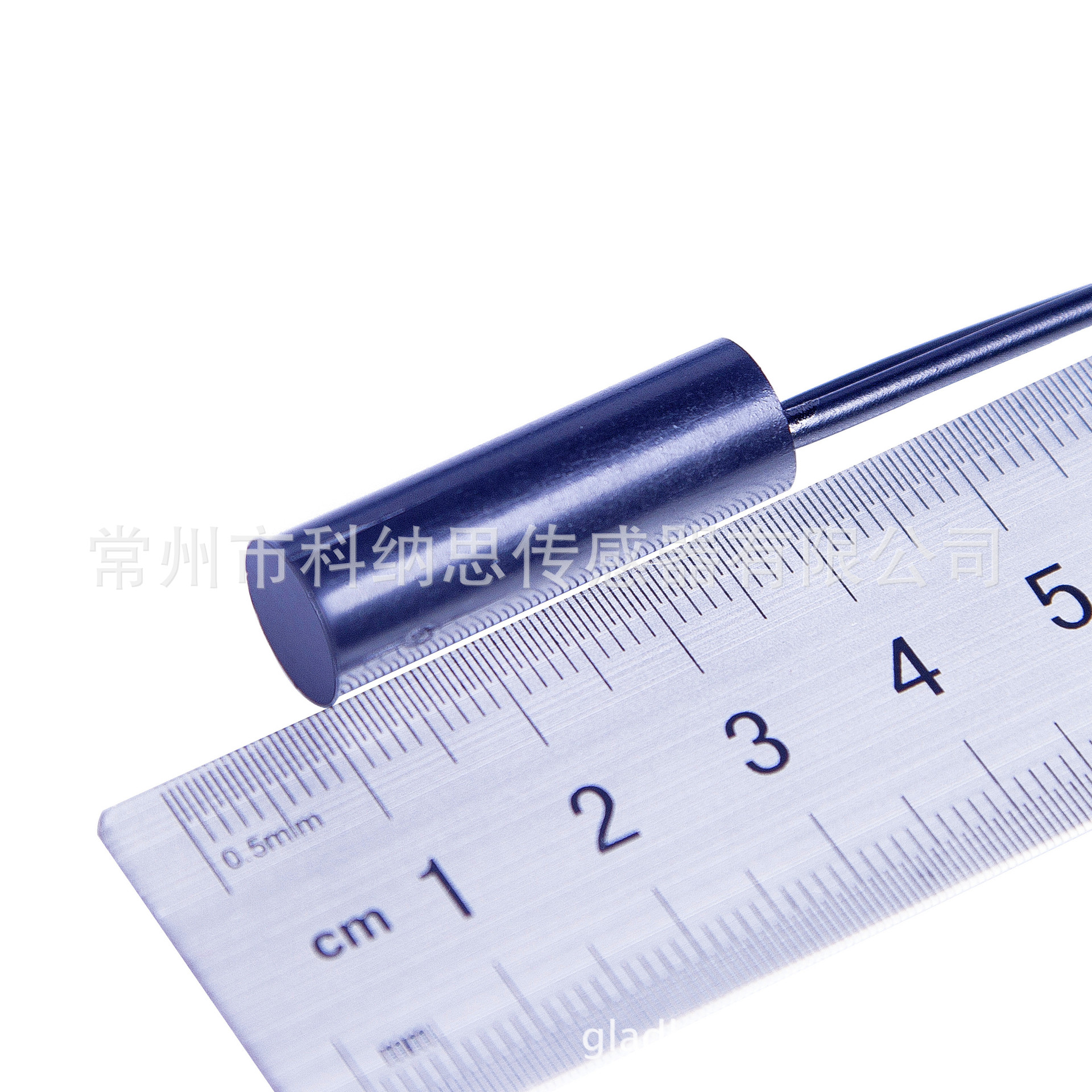

五、產品圖片和尺寸
GPS-35R10
GPS-30R10
GPS-33M8
GPS-30R6
GPS-30R5
GPS-25R5
GPS-15R5
