商品參數
|
商品介紹
|
聯系方式
品牌 安科瑞
產地 江蘇無錫
品名 電氣火災監控主機
型號 Acrel-6000/B
監控點位 256個監控點位
通訊方式 485通訊
備用電源 內置電池
聲光報警器 內置喇叭，指示燈
商品介紹

1. 概述
Acrel-6000/B 電氣火災監控系統是安科瑞自主研發的集監視、報警、管理于一體的計算機測控系統，該系統適用于大型商場、生活小區、工礦企業、辦公大樓、商場酒店等區域電氣防火的集中監控管理。
Acrel-6000/B 型電氣火災監控設備是 Acrel-6000 電氣火災監控系統的核心，監控設備通過 RS485 總線與多臺電氣火災監控探測器相連，構成集散式電氣火災監控系統，實時監控電氣線路的工作狀態。
監控設備能實時接收處理各路探測器發送的漏電、溫度信號，同時在液晶屏幕上顯示，當漏電、超溫報警及電源或通訊發生故障時，監控設備能發出聲光報警信號，在屏幕上顯示故障位置及報警類型，并具有數據存儲、查詢和報警控制信號輸出等功能，還具備對探測器的遠程復位控制功能。
本設備結構合理、體積小、可靠性高、功能較強、維護方便、性價比高，系統界面直觀、易用。
執行標準：本設備符合國家標準 GB14287.1《電氣火災監控系統 第 1 部分：電氣火災監控設備》。
2. 基本功能
2.1. 監控報警功能
監控設備能接收多臺探測器的漏電、溫度信息，報警時發出聲光報警信號，同時設備上紅色“報警”指示燈亮，顯示屏指示報警部位及報警類型，記錄報警時間，聲光報警一直保持，直至按顯示屏“復位”按鈕遠程對探測器實現復位。對于聲音報警信號也可以使用顯示屏“消聲”按鈕手動。
2.2. 控制輸出功能
當被監測回路報警時，控制輸出繼電器閉合，用于控制被保護電路或其他設備，當報警后，控制輸出繼電器釋放。
2.3. 故障報警功能
通訊故障報警：當監控設備與所接的任一臺探測器之間發生通訊故障時，監控畫面中相應的探測器顯示故障提示，同時設備上的黃色“故障”指示燈亮，并發出故障報警聲音。
電源故障報警：當主電源或備用電源發生故障時，監控設備也發出聲光報警信號并顯示故障信息，可進入相應的界面查看詳細信息并可解除報警聲響。
2.4. 自檢功能
檢查設備中所有狀態指示燈、顯示屏、喇叭是否正常。
2.5. 報警記錄存儲查詢功能
當發生漏電、超溫報警或通訊、電源故障時，將報警部位、故障信息、報警時間等信息存儲在數據庫中，當報警解除、排除故障時，同樣予以記錄。歷史數據提供多種便捷、快速的查詢方法。
2.6. 電源功能
當主電源發生停電、欠壓等故障時，監控設備可自動切換到備用電源工作，當主電源恢復正常供電時，自動切回到主電源，切換過程中監控設備連續平穩運行。
2.7. 對探測器控制功能
通過監控軟件操作，可對連接到本設備的所有探測器進行遠程復位控制。
2.8. 權限控制功能
為確保監控系統的運行，監控設備軟件操作權限分為三級，不同級別的操作員具有不同的操作權限。
3. 主要技術參數
3.1. 電源
1額定工作電壓 AC220V（-15% ～ +10%）。
2備用電源：主電源欠壓或停電時，維持監控設備工作時間 ≥4 小時。
3.2. 工作制
24 小時工作制。
3.3. 通訊方式
RS485 總線通訊，Modbus-RTU 通信協議，傳輸距離 500m，可通過中繼器延長通訊傳輸距離。
3.4. 監控容量
1監控設備可監控 200 個監控單元（探測器）；
2可配接 ARCM 系列監控探測器。
3.5. 監控報警項目
1剩余電流故障（漏電）：故障單元屬性（部位、類型）；
2溫度報警（超溫）： 故障單元屬性（部位、類型）；
3電流故障（過流）： 故障單元屬性（部位、類型）。
監控報警響應時間： ≤30s；
監控報警聲壓級（A 計權）：≥70dB/1m；
監控報警光顯示：紅色 LED 指示燈，紅色光報警信號應保持，直至手動復位；監控報警聲信號：可手動，當再次有報警信號輸入時，能再次啟動。
3.6. 故障報警項目
1監控設備與探測器之間的通訊連接線發生斷路或短路；
2監控設備主電源欠壓或斷電；
3給電池充電的充電器與電池之間的連接線發生斷路或短路。
故障報警響應時間：≤100s；
監控報警聲壓級（A 計權）：≥70dB/1m；
監控報警光顯示：黃色 LED 指示燈，黃色光報警信號應保持至故障排除；
故障報警聲信號：可手動，當再次有故障信號輸入時，能再次啟動；
故障期間，非故障回路的正常工作不受影響。
3.7. 控制輸出
報警控制輸出：1 組常開無源觸點；容量：AC250V 3A 或 DC30V 3A。
3.8. 自檢項目
1指示燈檢查：報警、故障、運行、主電源、備用電源指示燈；
2顯示屏檢查；
3音響器件檢查。
自檢耗時 ≤60s
3.9. 事件記錄
1記錄內容：記錄類型、發生時間、探測器編號、區域、故障描述，可存儲記錄不少于 2 萬條；
2記錄查詢：根據記錄的日期、類型等條件查詢。
3.10. 操作分級
1日常值班級：實時狀態監視、事件記錄查詢；
2監控操作級：實時狀態監視、事件記錄查詢、探測器遠程復位、設備自檢；
3系統管理級：實時狀態監視、事件記錄查詢、探測器遠程復位、設備自檢，監控設備系統參數查詢、
監控設備各模塊單獨檢測、操作員添加與刪除。
3.11. 使用環境條件
1工作場所：消防控制室內、有人值班的變配電所（配電室）、有人值班的房間內墻壁上；
2工作環境溫度：-10℃～50℃；
3工作環境相對濕度：5%～95%RH；
4海拔高度：≤2500m。
4. 設備組成部件
4.1. 主要參數及組成部件
1主控單元：工業級平板電腦，配有觸摸顯示屏，WinCE 操作系統；
2輸入輸出：內置公司開發的智能 DCMOD 模塊，具有多路輸入輸出；
3聲光報警器：內置喇叭、LED 指示燈；
4備用電源： 2 節 12V/7.2Ah 的免維護蓄電池。

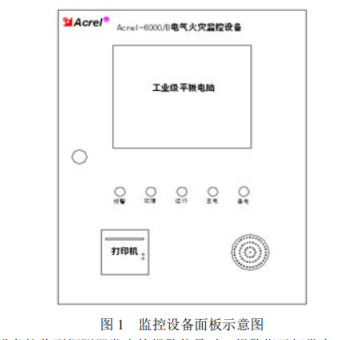

4.2. 面板元件布置及功能說明
Acrel-6000/B 電氣火災監控設備面板布置如圖 1 所示：
 undefined
報警指示燈（紅色）：設備接收到探測器發出的報警信號時，報警指示燈常亮；
故障指示燈（黃色）：當本系統發生故障時（如通訊故障、電源故障等），故障指示燈常亮；
運行指示燈（綠色）：設備正常運行時，指示燈常亮；
主電源指示燈（綠色）：當主電源正常時，監控設備由主電源供電，此時主電指示燈常亮；
備用電源指示燈（綠色）：當主電源欠壓或故障時，監控設備由備用電源供電，此時備用電源指示燈常亮；
微型打印機：用于打印實時報警、故障、事件信息。
5. 安裝與調試

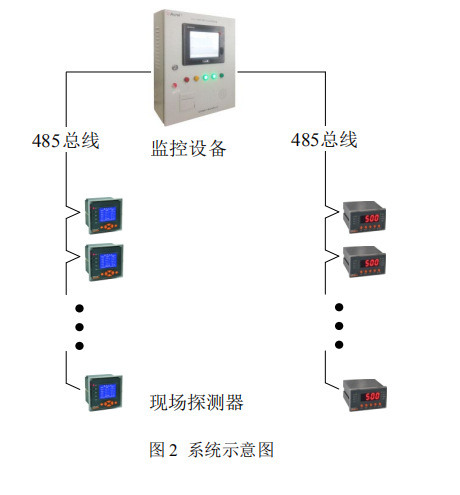

5.1. 系統示意圖
undefined
5.2. 設備安裝
5.2.1. 環境
設備應安裝在干燥、清潔、遠離熱源和強電磁場的地方。
5.2.2. 安裝位置
設備采用壁掛安裝的方式，優先安裝在消防控制室內，如沒有消防控制室，也可安裝在有人值班的變配電所
（配電室）或有人值班的房間內墻壁上。
