HDMI2.0 2:1KVM切換器  HDMI2.0 2:1KVM控制器

ALGOLTEK AG7231是一個獨立的解決方案，可以作為HDMI2.0 2:1kvm（鍵盤-視頻-鼠標）開關控制器運行。它可以在兩個HDMI主機之間切換信號至一組USB鍵盤/鼠標和一個HDMI顯示器。它在任何定制平臺上都提供了高性能、簡單的設計。

ALGOLTEK AG7231特征

功率：

單電源：3.8V~5.5V

內置3.3V LDO和1.2V LDO

HDMI交換機：

集成50歐姆終端電阻

支持交流耦合和直流耦合輸入的雙模

切換任一模式

支持HDMI 2.0輸入，向后兼容允許DVI輸入

每通道高達6Gbps的TMDS帶寬（總計18Gbps）

可編程接收機均衡

支持高達60Hz時4K

所有模式都支持RGB 4:4:4/YCbCr 4:4:4/ Y Cb Cr 4:2:2/YCbCr 4:2:0

支持深顏色

內置2:1 USB2高速IO交換機

輸入選擇的GPI

ESD保護：HBM 8KV，MM 300V

工作溫度范圍：-40°C~85°C

ALGOLTEK AG7231設備信息

ALGOLTEK AG7231系統應用

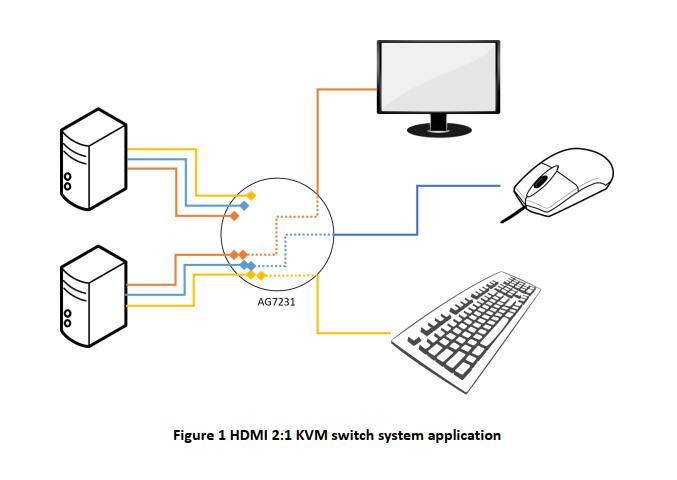

圖1 HDMI 2:1 KVM交換機系統應用

ALGOLTEK AG7231功能框圖

圖2系統框圖

ALGOLTEK AG7231管腳分配

圖3引腳定義
