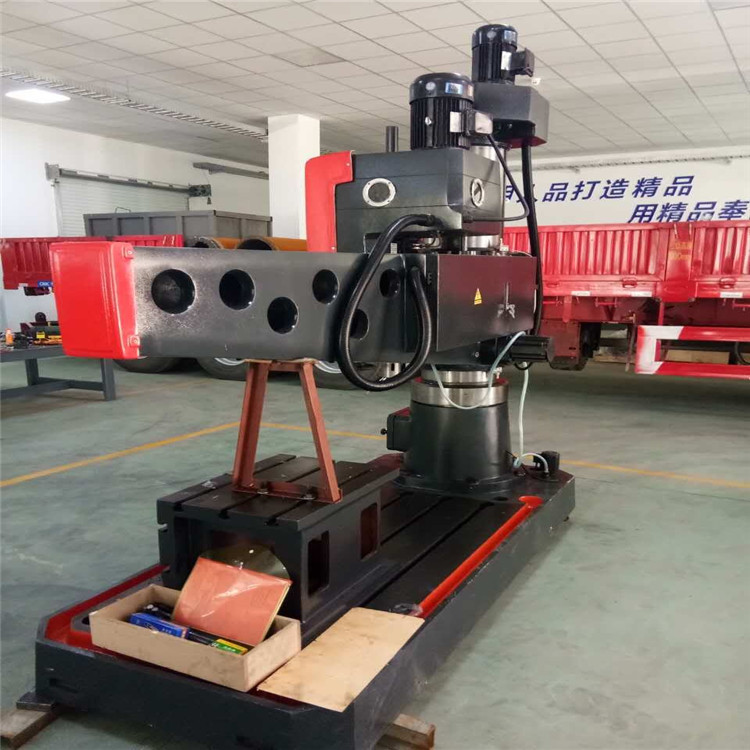

Z3050搖臂鉆床是一種用途廣泛的機床，是技術院校教學大綱上指定的一款型號。主要用于對大、中、小型零件進行鉆孔、擴孔、锪孔、鉸孔、锪平面和攻螺紋等工作。是一款通用化非常高，工藝成熟的常規鉆床，為我公司的主打精品機床深受廣大客戶的歡迎。

1、主要關鍵件選用鑄鐵和鋼材。

2、經設備連續加工，確保基礎部件精良。

3、采用液壓預選變速機構，可節省輔助時間。

4、主軸正反轉，停車（制動），變速、空檔等動作，用一個手柄控制，操縱輕便快捷。

5、主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構，夾緊可靠。

6、16級主軸轉速與進給可選配出經濟的切削。

7、搖臂導軌，外柱圓表面，主軸、主軸套筒及內外柱回轉滾道等處均進行了淬火處理，可長期保持機床精度的穩定性，延長了使用壽命。

8、有完善的保護裝置和外柱防護。

9、在結構設計方面和在制造過程中，還采取了一系列有效措施，使得機床的精度持久性和整機的使用壽命均為加大延長。

10、新工藝涂裝和不斷改進的外觀展示時代風

1搖臂鉆床基本介紹
主軸箱可在搖臂上移動，并隨搖臂繞立柱回轉的鉆床（見圖）。搖臂還可沿立柱上下移動，以適應加工不同高度的工件。較小的工件可安裝在工作臺上，較大的工件可直接放在機床底座或地面上。搖臂鉆床廣泛應用于單件和中小批生產中，加工體積和重量較大的工件的孔。搖臂鉆床的主要變型有滑座式和向式兩種。滑座式搖臂鉆床是將基型搖臂鉆床的底座改成滑座而成，滑座可沿床身導軌移動，以擴大加工范圍，適用于鍋爐、橋梁、機車車輛和造船等行業。搖臂鉆床的搖臂除可作垂直和回轉運動外,并可作水平移動,主軸箱可在搖臂上作傾斜調整，以適應工件各部位的加工。此外，還有車式、壁式和數字控制搖臂鉆床等。
搖臂鉆床
鉆床是一種孔加工設備，可以用來鉆孔、擴孔、鉸孔、攻絲及修刮端面等多種形式的加工。按用途和結構分類，鉆床可以分為立式鉆床、臺式鉆床、多孔鉆床、搖臂鉆床及其他.用鉆床等。在各類鉆床中，搖臂鉆床操作方便、靈活，適用范圍廣，具有典型性，特別適用于單件或批量生產帶有多孔大型零件的孔加工，是一般機械加工車間常見的機床。
2搖臂鉆床主要結構
搖臂鉆床主要由底座、內立柱、外立柱、搖臂、主軸箱及工作臺等部分組成。
內立柱固定在底座的一端，在他的外面套有外立柱，外立柱可繞內立柱回轉360度。搖臂的一端為套筒，它套裝在外立柱做上下移動。由于絲桿與外立柱連成一體，而升降螺母固定在搖臂上，因此搖臂不能繞外立柱轉動，只能與外立柱一起繞內立柱回轉。主軸箱是一個復合部件，由主傳動電動機、主軸和主軸傳動機構、進給和變速機構、機床的操作機構等部分組成。主軸箱安裝在搖臂的水平導軌上，可以通過手輪操作，使其在水平導軌上沿搖臂移動。
3搖臂鉆床結構分析
一、保護控制裝置的結構
為確保系統的靈敏性，該裝置采用了光電傳感器及控制模塊廠并配以繼電器和保護開關組成一套獨立、完整的保護裝置。將此裝置與原設備電氣部分配套使用。當人體進入危險區域時，裝置迅速切斷電源，使設備停止工作。光電傳感器盒上設有轉換開關，設自動(投入保護工作)及手動(停止保護工作)兩擋，為確保系統運行可靠，均采用德國施耐德公司元器件，并采用雙路保護器，一個用于保護模塊，一個用于保護控制回路?？刂祈憫俣瓤蛇_10~30μs，光電傳感器有效作用距離可根據需要而定(用光電傳感器上的精密電位器進行調整)，以滿足不同加工的需要。光電傳感器有效作用寬度由紅外探頭數量決定，一般情況下，紅外探頭數量應不少于三個。
二、工作原理及使用方法
接通系統電源后，光電傳感器發出紅外信號，此時，如果在危險區域以內出現異物，則返回的紅外信號通過光電傳感器迅速向控制模塊發出信號，控制模塊則發出指令給執行元件繼電器，快速切斷電源，使鉆床主軸停止旋轉，從而保證了人身。
光電傳感器一般安裝在操作手柄下面，控制模塊、繼電器和保護開關安裝在機床電控箱內。
三、注意事項
每次操作前，先用一試板伸入到危險區域內，設備應立即停電，否則說明系統出現故障，應立即進行修理。
經在不同規格的搖臂鉆床上使用，此裝置靈敏可靠，操作工的人身得到了有效保證。
4主要功能
(1) ,適用于中、大型金屬零件上鉆孔、擴孔、鉸孔、锪平面、及攻螺紋，液壓型搖臂鉆主要功能動作實現的手柄、按鈕等操作不見集中在主軸箱上。
(2)搖臂沿外柱升降；
(3)外柱帶動搖臂繞內柱回轉±180o；
(4)主軸箱沿搖臂導軌左右移動；
(5)搖臂升降及夾緊：搖臂升降是由立柱頂部電機拖動，由絲杠螺母傳動，實現搖臂升降。其中升降螺母上裝有保險螺母，以保證搖臂不能突然落下;搖臂夾緊是由液壓驅動菱形塊實現夾緊，夾緊后，菱形塊自鎖；搖臂上升或下降加緊動作結束后，搖臂自動夾緊，由裝在油缸上的電器開關控制。
(6)主軸箱：實現主軸各級轉動、進給及操作，主軸轉速范圍25-2000r/min，共有16級，通過旋轉集中操作手輪(主軸轉速預選按鈕)可實現；主軸進給范圍0.04-3.2mm/r共有16級，通過旋轉集中操作手輪(主軸進給量預選按鈕)可實現。
(7)主軸箱及立柱加夾緊：主軸箱與立柱加緊均是液壓驅動，菱形塊夾緊。兩動作可同時進行，也可分開進行，選擇按鈕是主軸箱面板上的旋鈕(主軸箱立柱加緊狀態選擇旋鈕)，其中中間位置為夾緊，左為立柱單獨松夾，右為主軸箱單獨松夾，動作實現按鈕是主軸箱立柱松開按鈕、主軸箱立柱夾緊按鈕。
