產品品牌：衡儀

產品名稱：一體化三閥組

產品型號：SF-SB(304SS-3-MA6-NF2)

產品螺紋：1/2NPT(F)

產品規格：DN6

適用溫度：200°C（高溫可定制）

公稱壓力：32.00MPa（壓力可定制）

材質：20# 304SS 321  316SS 316L  2205  蒙乃爾400

產品技術參數：

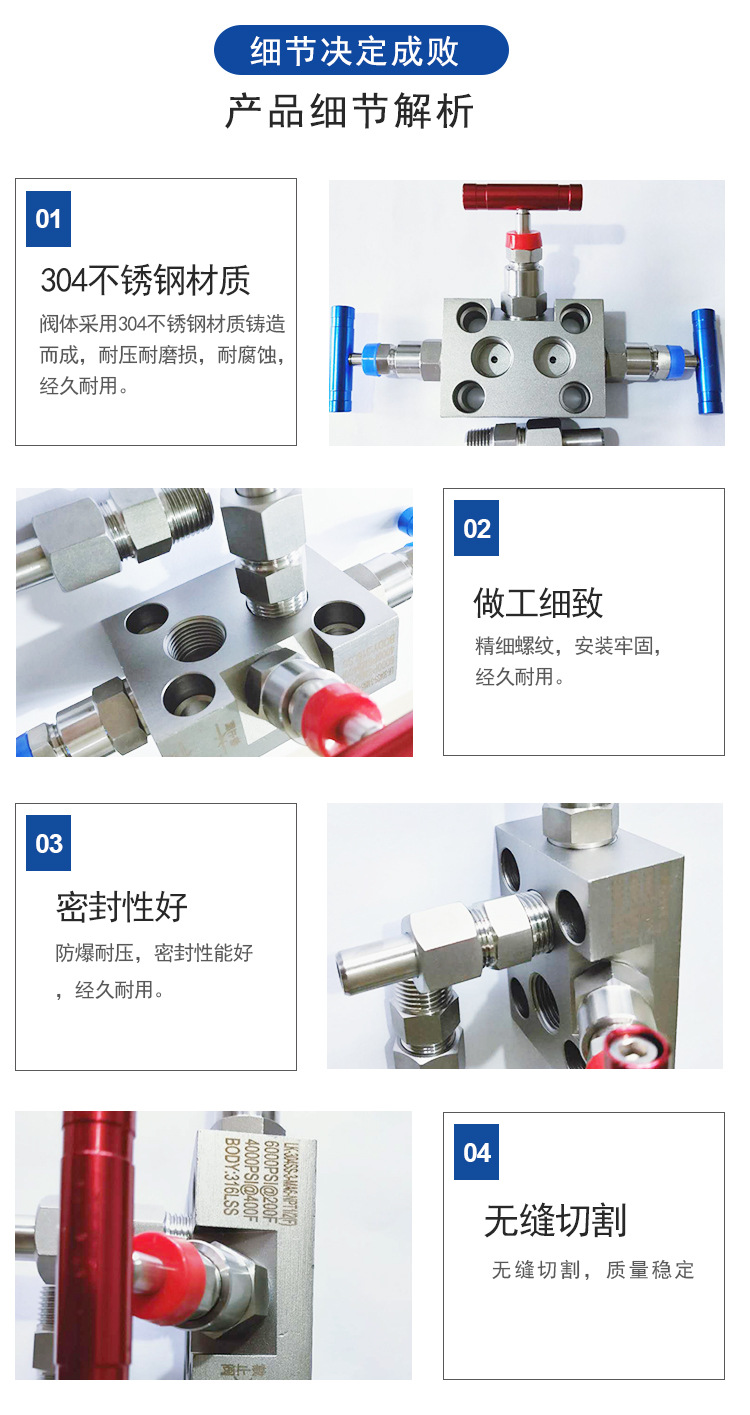

一、組成：一體化三閥組由閥體、二個截止閥及一個平衡閥組成。

二、操作程序：一體化三閥組與差壓變送器投入運行時的操作程序： 首先，打開差壓變送器上兩個排污閥，而后打開平衡閥，再慢慢打開二個截止閥，將導壓管內的空氣或污物排除掉,關閉二個排污閥，再關閉平衡閥，變送器即可投入運行。 差壓變送器零點在線校驗操作程序：先打開平衡閥，關閉二個截止閥，即可對變送器進行零點校驗。

三、技術指標：

入口（2×）：M20×1.5/Ф14(活接式焊接導管)(中心距35mm).

出口（2×）：方法蘭（與變送器連接）中心距54mm.

4個螺栓孔中心距54mm. ×41.3mm.

螺栓螺紋:UNF7/16-20，M10 ×1.5, M12 ×1.75

壓力等級:16MPa—40MPa,3532PSi—6000PSi

適用溫度:-65°F(-54℃) —450°F(232℃) —1200°F(648℃)

一體化三閥組可配接：3051、3095、1151、EJA、FX-2、FCX-A/C及霍尼韋爾ST3000系列等變送器。
