鋼制工程拖鏈選用原則

1、根據支撐板最大孔徑Dma來確定鏈板高度hg和拖鏈型號。

2、支撐板內腔孔徑D1=d 約等于0.1d（取整數）。其中d=電線、電纜、液、氣軟管的外徑。

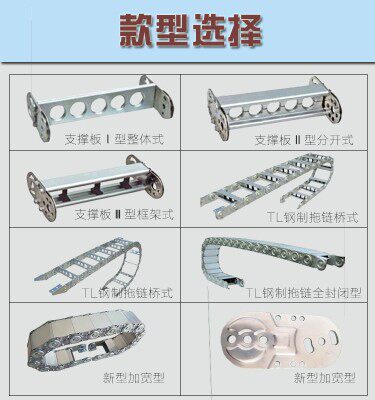

3、根據拖鏈功能要求來確定支撐板型式的拖鏈的彎曲半徑：

1）當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時，可選用分開式類型支撐板；

2）當拖鏈需承載較大管、纜負荷時，應選用高強度支撐板型-整塊式；

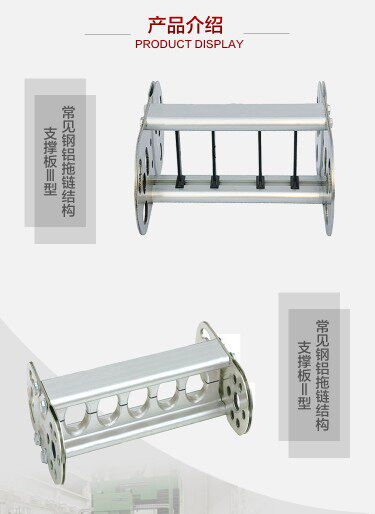

3）安裝管纜的規(guī)格品種較多時，可選用框架式支撐板。

4、機床拖鏈使用場合受限制條件、或受環(huán)境影響，需采用鋼帶防護支撐板時。

5、根據安裝管纜的數量來決定支撐板寬度b1,從而得知拖鏈寬度B。

鋼制工程拖鏈使用中必須注意幾點：

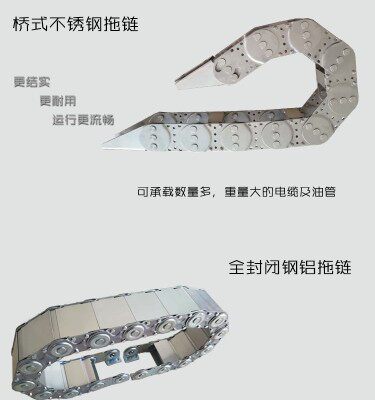

1.TLG和TL型鋼制拖鏈其使用行程最大為40米，適用于所有傳動方式?？呻S意加長和縮短。此外，可通過改變銷軸獲得改變彎曲半徑。彎曲半徑要根據電纜的最大直徑選擇并應達到電纜直徑的10倍，行程小的可相應選擇較小的半徑.

2.鋼鋁拖鏈拖鏈的支撐板寬度為150mm至800mm, 孔與孔之間的間隔量為10mm.鏈板的高度也就是支撐板的高度，是由電纜最大直徑決定的.

3.機床做最大限度運轉時，如鋼制拖鏈的寬度超過300mm,拖鏈的長度超過4m時出于穩(wěn)定性原因，應考慮選擇加大一號規(guī)格的拖鏈。
